Live-MF Serie
Live-MF User Interface

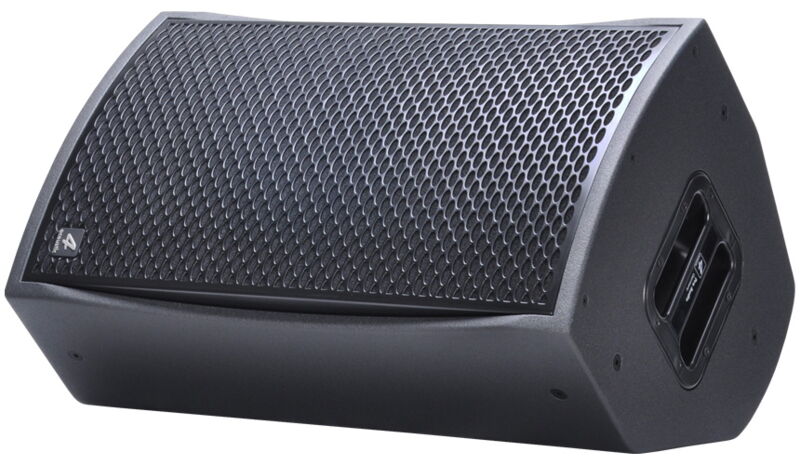

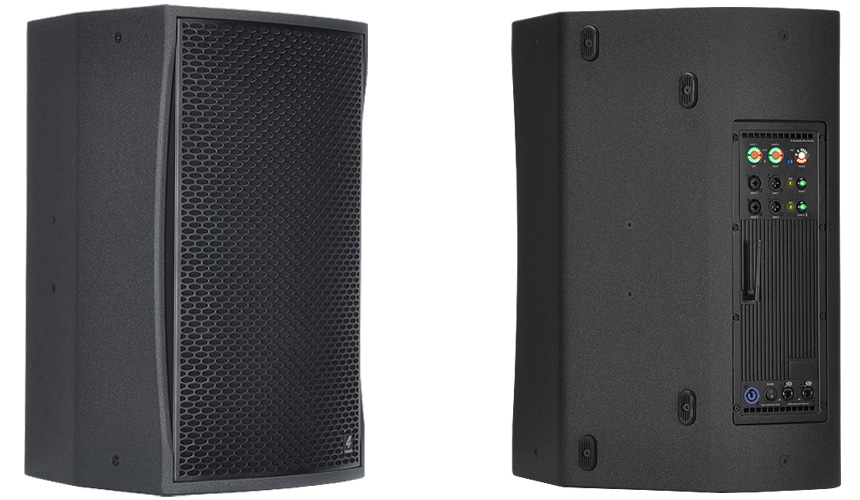

Übersicht Live-MF Lautsprecher
| Model | Live-112MF | Live-115MF |
| System Typ | 12"+1,4" aktiver Multifunktions-Lautsprecher | 15"+1,4" aktiver Multifunktions-Lautsprecher |
| Ausgangsleistung | LF 600W continuous, 800W peak HF 400W continuous, 600W peak |
LF 600W continuous, 800W peak HF 400W continuous, 600W peak |
| Abmessungen | 625x382x382 mm | 690x434x425 mm |
| Gewicht | 29,5 kg | 33,5 kg |
Technische Daten
| Model | Live-112MF | Live-115MF |
| GS1 (EAN) CODE | 4260318513111 | 4260318513371 |
| System Typ | 2-Wege aktiver Multifunktions-Lautsprecher | 2-Wege aktiver Multifunktions-Lautsprecher |
| Ausgangsleistung | LF 600W continuous, 800W peak HF 400W continuous, 600W peak |
LF 600W continuous, 800W peak HF 400W continuous, 600W peak |
| Integriertes DSP | Ja | Ja |
| FIR Technology | Lineare Phasenantwort mittels FIR-Technologie | Lineare Phasenantwort mittels FIR-Technologie |
| Bluetooth | TWS Bluetooth 5.1 High-performance Audio Receiver | TWS Bluetooth 5.1 High-performance Audio Receiver |
| Kühlung | Ventilator mit variabler Drehzahl | Ventilator mit variabler Drehzahl |
| Frequenzbereich (+/- 3 dB) | 43Hz - 20kHz | 40Hz - 20kHz |
| Abstrahlverhalten (hxv) | 80°x50° | 80°x50° |
| Maximaler Schalldruckpegel | 130 dB Spitzenwert @ 1 m 124 dB Dauerschallpegel @ 1 m |
132 dB Spitzenwert @ 1 m 126 dB Dauerschallpegel @ 1 m |
| Anschlüsse | 2 x Neutrik® XLR-Female (Combo) – Line-In 2 x Neutrik® XLR-Male (Link) 1 x Neutrik® Powercon – Netzanschluss 2 x Neutrik® Ethercon – Ethernet |
2 x Neutrik® XLR-Female (Combo) – Line-In 2 x Neutrik® XLR-Male (Link) 1 x Neutrik® Powercon – Netzanschluss 2 x Neutrik® Ethercon – Ethernet |
| Bedienelemente | Potentiometer mit Beleuchtung Umschalter für Leitung/Mikrofon mit Beleuchtung Drucktasten für Stummschaltung und Voreinstellungen mit Beleuchtung Bluetooth-Drucktaste mit Beleuchtung |
Potentiometer mit Beleuchtung Umschalter für Leitung/Mikrofon mit Beleuchtung Drucktasten für Stummschaltung und Voreinstellungen mit Beleuchtung Bluetooth-Drucktaste mit Beleuchtung |
| Anzeigen | Zwei Multifunktions-LED-Ringe mit VU-Meter und Mute-LED Ein Multifunktions-LED-Ring mit LED-Anzeigen für Verstärkerstatus, Bluetooth TWS und aktive Presets. LEDs für Ethernet-Verbindung. LED für Line-/Mikrofonpegel LEDs für Bluetooth und Bluetooth TWS |
Zwei Multifunktions-LED-Ringe mit VU-Meter und Mute-LED Ein Multifunktions-LED-Ring mit LED-Anzeigen für Verstärkerstatus, Bluetooth TWS und aktive Presets. LEDs für Ethernet-Verbindung. LED für Line-/Mikrofonpegel LEDs für Bluetooth und Bluetooth TWS |
| Gehäuse | Birken Multiplex Holz | Birken Multiplex Holz |
| Aufhängung/Befestigung | 35 mm Stativaufnahme 10 x M8-Aufhängung |
35 mm Stativaufnahme 10 x M8-Aufhängung |
| Lakierung | Wasserfeste Polyurea Beschichtung | Wasserfeste Polyurea Beschichtung |
| Versorgungsspannung | AC 100 V - 240 V, 50/60 Hz | AC 100 V - 240 V, 50/60 Hz |
| Eingangsanschlüsse | XLR elektronisch symmetrisch Pin 1 GND Pin 2+ Pin 3- |
XLR elektronisch symmetrisch Pin 1 GND Pin 2+ Pin 3-Anzeige |
| Kühlung | Geräuscharmer Lüfter | Geräuscharmer Lüfter |
| Schutzschaltungen | Vollständiger Kurzschluss, Offener Stromkreis, Thermisch, Ultraschall, HF-Schutz Stabil bei reaktiven oder nicht angepassten Lasten |
Vollständiger Kurzschluss, Offener Stromkreis, Thermisch, Ultraschall, HF-Schutz Stabil bei reaktiven oder nicht angepassten Lasten |
| Lautsprecherschutz | Ein-/Aus-Stummschaltung DC-Fehlerstrom Versorgungsabschaltung |
Ein-/Aus-Stummschaltung DC-Fehlerstrom Versorgungsabschaltung |
| Betriebsspannung | PFC 100V-240V 50-60Hz 110V (+/- 10%), 50-60Hz |
PFC 100V-240V 50-60Hz |
| Leistungsaufnahme 1/8 der maximalen Ausgangsleistung bei 8 Ω |
100 VAC, 2.0 A 120 VAC, 1.8 A 240 VAC, 1.0 A |
100 VAC, 2.0 A 120 VAC, 1.8 A 240 VAC, 1.0 A |
| Stromverbrauch Standby |
10 Watt | 10 Watt |
| Abmessungen | 625x382x382 mm | 690x434x425 mm |
| Gewicht | 29,5 kg | 33,5 kg |
DSM-Serie User Interface

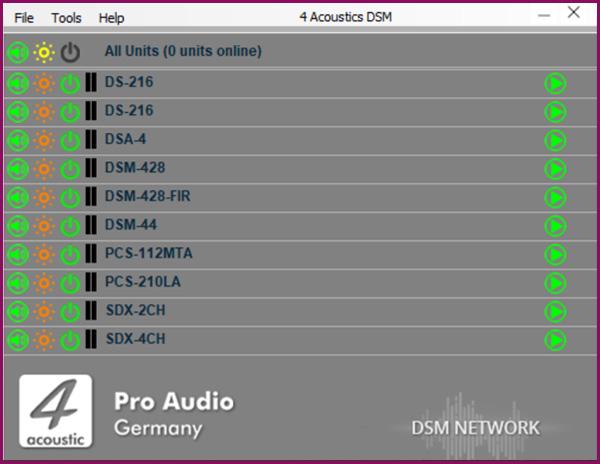

DSM Netzwerk Client
Eine Software für alle Geräte. Der DSM Network Client scannt das angeschlossene Netzwerk automatisch und listet die gefundenen DSM-Geräte auf. Dabei kann es sich um SDX-Endstufen, aktive Lautsprecher, aktive Line-Array-Lautsprecher oder unsere DSM-19"-Geräte handeln. Mit nur einem Klick öffnen Sie das Konfigurationsmenü des entsprechenden Geräts. Im Network Client können Sie auch Geräte gruppieren, wodurch Änderungen in der Konfiguration schnell und sicher in der gesamten Gruppe durchgeführt werden.

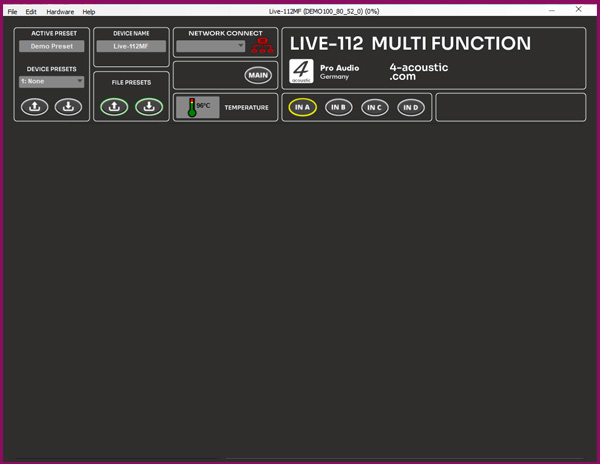

DSM Navigationsmenü

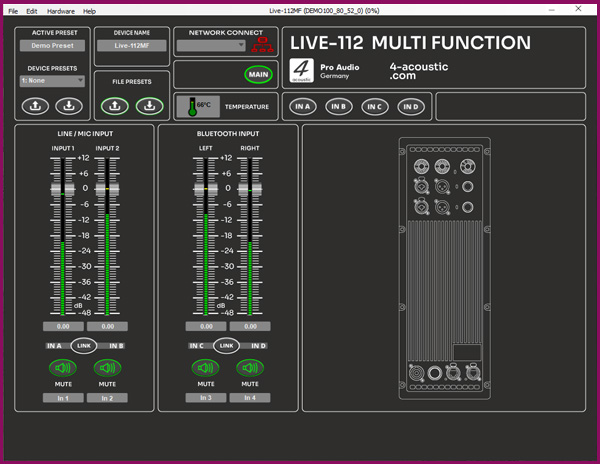

DSM Main-Panel

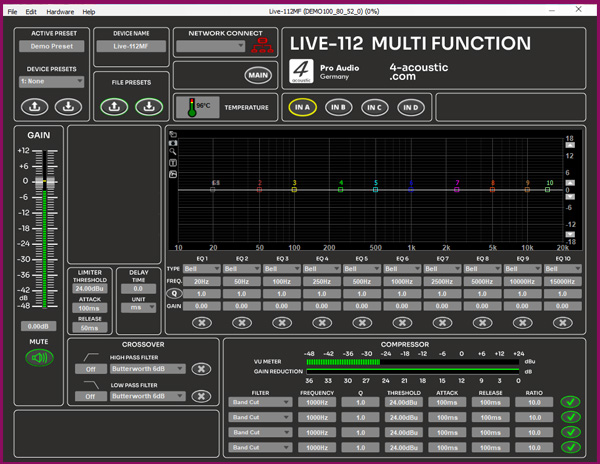

DSM Eingangs-Panel
