NX-Serie Class TD Endstufen
Übersicht
| Model | NX-3200 | NX-4200 | NX-5200 | NX-6200 |
| System Typ | 2-Kanal Class TD Verstärker | 2-Kanal Class TD Verstärker | 2-Kanal Class TD Verstärker | 2-Kanal Class TD Verstärker |
| Ausgangsleistung | 2 x 3000W @ 2Ohm 2 x 2250W @ 4Ohm 2 x 1500W @ 8Ohm |
2 x 4000W @ 2Ohm 2 x 3000W @ 4Ohm 2 x 2000W @ 8Ohm |
2 x 5000W @ 2Ohm 2 x 3750W @ 4Ohm 2 x 2500W @ 8Ohm |
2 x 5600W @ 2Ohm 2 x 4200W @ 4Ohm 2 x 2800W @ 8Ohm |
| Abmessungen | 19“/3HE 483W x 485D x 132H | 19“/3HE 483W x 485D x 132H | 19“/3HE 483W x 485D x 132H | 19“/3HE 545W x 485D x 132H |
| Gewicht | 38 kg | 39,5 kg | 44,5 kg | 50 kg |
Technische Daten
| Model | NX-3200 | NX-4200 | NX-5200 | NX-6200 |
| GS1 (EAN) CODE | 4260318511827 | 4260318511834 | 4260318511841 | 4260318512022 |
| System Typ | 2-Kanal Class TD Verstärker |
2-Kanal Class TD Verstärker |
2-Kanal Class TD Verstärker |
2-Kanal Class TD Verstärker |
| Ausgangsleistung | 2 x 3000W @ 2Ohm 2 x 2250W @ 4Ohm 2 x 1500W @ 8Ohm |
2 x 4000W @ 2Ohm 2 x 3000W @ 4Ohm 2 x 2000W @ 8Ohm |
2 x 5000W @ 2Ohm 2 x 3750W @ 4Ohm 2 x 2500W @ 8Ohm |
2 x 5600W @ 2Ohm 2 x 4200W @ 4Ohm 2 x 2800W @ 8Ohm |
| Ausgangsleistung Bridge Mode | 1 x 6000W @ 4Ohm 1 x 4500W @ 8Ohm 1 x 3000W @ 16Ohm |
1 x 8000W @ 4Ohm 1 x 6000W @ 8Ohm 1 x 4000W @ 16Ohm |
1 x 10000W @ 4Ohm 1 x 7500W @ 8Ohm 1 x 5000W @ 16Ohm |
1 x 11200W @ 4Ohm 1 x 8400W @ 8Ohm 1 x 5600W @ 16Ohm |
| THD+N @ 8Ω 1kHz,1dB | ≤0.05% | ≤0.05% | ≤0.05% | ≤0.05% |
| Anstiegsgeschwindigkeit | >35V/μs | >35V/μs | >35V/μs | >35V/μs |
| Frequenzgang @1Watt, 8Ohm |
10Hz -20kHz / ±0.5dB | 10Hz -20kHz / ±0.5dB | 10Hz -20kHz / ±0.5dB | 10Hz -20kHz / ±0.5dB |
| Damping Factor (@100Hz) |
>5000 | >5000 | >5000 | >5000 |
| Signal Rauschabstand 20Hz -20 kHz |
>100dB | >100dB | >100dB | >100dB |
| Kanaltrennung / Übersprechen @1kHz | >70dB | >70dB | >70dB | >70dB |
| Spannungsverstärkung | 43.0dB (0,775V:110V) | 44,3dB (0,775V:127V) | 45,2dB (0,775V:141,5V) | 45,7dB (0,775V:150V) |
| Eingangsempfindlichkeit | 0.775V | 0.775V | 0.775V | 0.775V |
| Eingangsimpedanz | 20k Ohm Balanced 10k Ohm Unbalanced |
20k Ohm Balanced 10k Ohm Unbalanced |
20k Ohm Balanced 10k Ohm Unbalanced |
20k Ohm Balanced 10k Ohm Unbalanced |

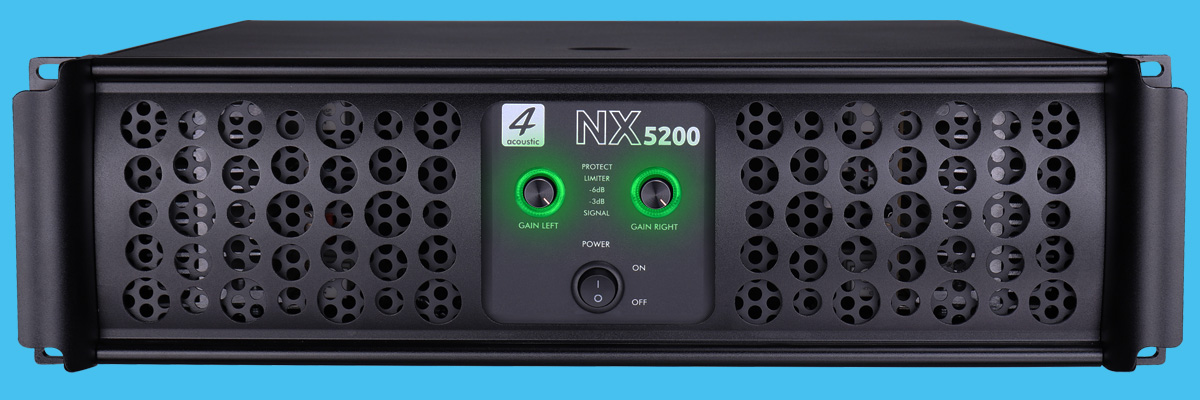

| Frontpanel | Netzschalter, Lautstärke Regler | Netzschalter, Lautstärke Regler | Netzschalter, Lautstärke Regler | Netzschalter, Lautstärke Regler |

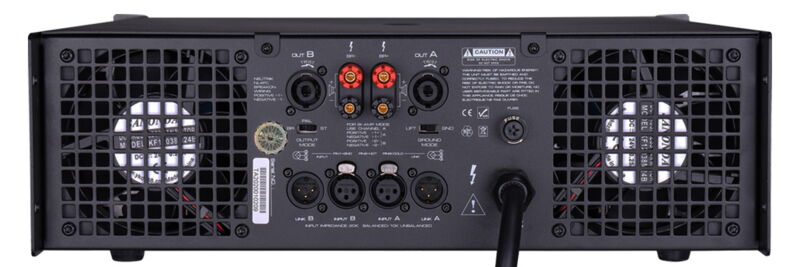

| Rückseitel | Modusschalter | Modusschalter | Modusschalter | Modusschalter |
| LED-Anzeigen | Signal, Clip, Protect | Signal, Clip, Protect | Signal, Clip, Protect | Signal, Clip, Protect |
| Eingangsanschlüsse | XLR elektronisch symmetrisch Pin 1 GND Pin 2+ Pin 3- |
XLR elektronisch symmetrisch Pin 1 GND Pin 2+ Pin 3-Anzeige |
XLR elektronisch symmetrisch Pin 1 GND Pin 2+ Pin 3- |
XLR elektronisch symmetrisch Pin 1 GND Pin 2+ Pin 3- |
| Ausgangsanschlüsse | 2 NL4-Buchsen 2 Anschlussklemmen |
2 NL4-Buchsen 2 Anschlussklemmen |
2 NL4-Buchsen 2 Anschlussklemmen |
2 NL4-Buchsen 2 Anschlussklemmen |
| Kühlung | Geräuscharmer Lüfter | Geräuscharmer Lüfter | Geräuscharmer Lüfter | Geräuscharmer Lüfter |
| Schutzschaltungen | Vollständiger Kurzschluss, Offener Stromkreis, Thermisch, Ultraschall, HF-Schutz Stabil bei reaktiven oder nicht angepassten Lasten |
Vollständiger Kurzschluss, Offener Stromkreis, Thermisch, Ultraschall, HF-Schutz Stabil bei reaktiven oder nicht angepassten Lasten |
Vollständiger Kurzschluss, Offener Stromkreis, Thermisch, Ultraschall, HF-Schutz Stabil bei reaktiven oder nicht angepassten Lasten |
Vollständiger Kurzschluss, Offener Stromkreis, Thermisch, Ultraschall, HF-Schutz Stabil bei reaktiven oder nicht angepassten Lasten |
| Lautsprecherschutz | Ein-/Aus-Stummschaltung DC-Fehlerstrom Versorgungsabschaltung |
Ein-/Aus-Stummschaltung DC-Fehlerstrom Versorgungsabschaltung |
Ein-/Aus-Stummschaltung DC-Fehlerstrom Versorgungsabschaltung |
Ein-/Aus-Stummschaltung DC-Fehlerstrom Versorgungsabschaltung |
| Betriebsspannung | 230V (+/- 10%), 50-60Hz USA Version 110V (+/- 10%), 50-60Hz |
230V (+/- 10%), 50-60Hz USA Version 110V (+/- 10%), 50-60Hz |
230V (+/- 10%), 50-60Hz USA Version 110V (+/- 10%), 50-60Hz |
230V (+/- 10%), 50-60Hz USA Version 110V (+/- 10%), 50-60Hz |
| Leerlauf Stromverbrauch | < 80W | < 100W | < 120W | < 150W |
| Max. Leistungsaufnahme | < 3500W | < 5000W | < 6000W | < 7000W |
| Abmessungen (H/B/T) | 19“/3HE 483W x 485D x 132H | 19“/3HE 483W x 485D x 132H | 19“/3HE 483W x 485D x 132H | 19“/3HE 545W x 485D x 132H |
| Nettogewicht | 38 kg | 39,5 kg | 44,5 kg | 50 kg |
