SX-Serie Endstufen
Übersicht über 2-Kanal-Geräte
| Model | SX-25000 | SX-27000 | SX-29000 |
| System Typ | 2-Kanal Class D Verstärker |
2-Kanal Class D Verstärker |
2-Kanal Class D Verstärker |
| Ausgangsleistung | 2 x 6000W @ 2Ohm 2 x 4300W @ 4Ohm 2 x 2600W @ 8Ohm |
2 x 7600W @ 2Ohm 2 x 6500W @ 4Ohm 2 x 3500W @ 8Ohm |
2 x 9000W @ 2Ohm 2 x 8400W @ 4Ohm 2 x 4500W @ 8Ohm |
| Abmessungen | 19“/1HE 483W x 402D x 44H |
19“/1HE 483W x 486D x 44H |
19“/1HE 483W x 486D x 44H |
| Gewicht | 8,4 kg | 12,0 kg | 12,0 kg |
Übersicht über 4-Kanal-Geräte
| Model | SX-44000 | SX-46000 | SX-48000 |
| System Typ | 4-Kanal Class D Verstärker |
4-Kanal Class D Verstärker |
4-Kanal Class D Verstärker |
| Ausgangsleistung | 4 x 2700W @ 2Ohm 4 x 1830W @ 4Ohm 4 x 1100W @ 8Ohm |
4 x 3800W @ 2Ohm 4 x 2700W @ 4Ohm 4 x 1600W @ 8Ohm |
4 x 4600W @ 2Ohm 4 x 3650W @ 4Ohm 4 x 2000W @ 8Ohm |
| Abmessungen | 19“/1HE 483W x 402D x 44H |
19“/1HE 483W x 486D x 44H |
19“/1HE 483W x 486D x 44H |
| Gewicht | 8,2 kg | 8,4 kg | 12,0 kg |
Technische Daten Zwei-Kanal-Geräte
| Model | SX-25000 | SX-27000 | SX-29000 |
| GS1 (EAN) CODE | 4260318511858 | 4260318512992 | 4260318513005 |
| System Typ | 2-Kanal Class D Verstärker |
2-Kanal Class D Verstärker |
2-Kanal Class D Verstärker |
| Ausgangsleistung | 2 x 6000W @ 2Ohm 2 x 4300W @ 4Ohm 2 x 2600W @ 8Ohm |
2 x 7600W @ 2Ohm 2 x 6500W @ 4Ohm 2 x 3500W @ 8Ohm |
2 x 9000W @ 2Ohm 2 x 8400W @ 4Ohm 2 x 4500W @ 8Ohm |
| Ausgangsleistung Bridge Mode | 1 x 1600W @ 4Ohm 1 x 1300W @ 8Ohm 1 x 7000W @16Ohm |
1 x 1800W @ 4Ohm 1 x 1680W @ 8Ohm 1 x 9000W @16Ohm |
|
| THD+N @ 8Ω 1kHz,1dB | ≤0.05% | ≤0.05% | ≤0.05% |
| Anstiegsgeschwindigkeit | >30v/μs | >30v/μs | >30v/μs |
| Frequenzgang @1Watt, 8Ohm |
10Hz - 20kHz ±0.35dB |
10Hz - 20kHz ±0.35dB |
10Hz - 20kHz ±0.35dB |
| Dämpfungsfaktor (@100Hz) |
>3000 | >3000 | >3000 |
| Signal Rauschabstand 20Hz -20 kHz |
99dB | 99dB | 99dB |
| Kanaltrennung / Übersprechen @1kHz | >70dB | >70dB | >70dB |
| Spannungsverstärkung | 45.4dB (0,775V:144V) | 46.7dB (0,775V:168V) | 47.6dB (0,775V:186V) |
| Eingangsempfindlichkeit | 0.775V/1V/1.4V/2V | 0.775V/1V/1.4V/2V | 0.775V/1V/1.4V/2V |
| Eingangsimpedanz | 20k Ohm Balanced 10k Ohm Unbalanced |
20k Ohm Balanced 10k Ohm Unbalanced |
20k Ohm Balanced 10k Ohm Unbalanced |

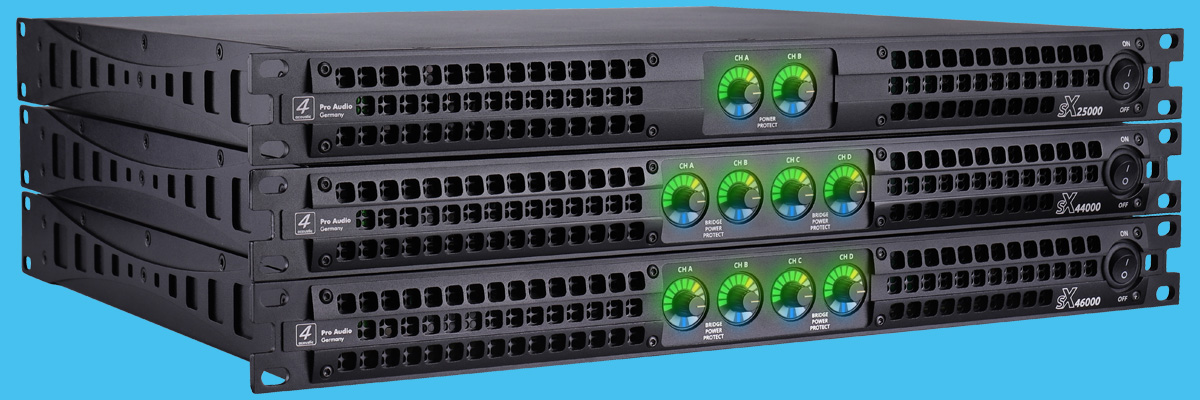

| Frontpanel | Netzschalter, Lautstärke Regler | Netzschalter, Lautstärke Regler | Netzschalter, Lautstärke Regler |

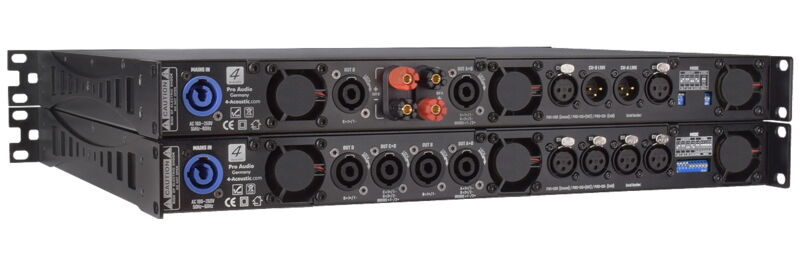

| Rückseitel | Empfindlichkeitsschalter, Modusschalter |
Empfindlichkeitsschalter, Modusschalter |
Empfindlichkeitsschalter, Modusschalter |
| LED-Anzeigen | Signal-VU-Meter Prtotect Anzeige, Parallel Modus Anzeige |
Signal-VU-Meter Prtotect Anzeige, Parallel Modus Anzeige |
Signal-VU-Meter Prtotect Anzeige, Parallel Modus Anzeige |
| Eingangsanschlüsse | XLR elektronisch symmetrisch Pin 1 GND Pin 2+ Pin 3- |
XLR elektronisch symmetrisch Pin 1 GND Pin 2+ Pin 3-Anzeige |
XLR elektronisch symmetrisch Pin 1 GND Pin 2+ Pin 3- |
| Ausgangsanschlüsse | 2 Neutrik NL4-Buchsen 2 Anschlussklemmen |
2 Neutrik NL4-Buchsen | 2 Neutrik NL4-Buchsen |
| Kühlung | Geräuscharmer Lüfter | Geräuscharmer Lüfter | Geräuscharmer Lüfter |
| Schutzschaltungen | Vollständiger Kurzschluss, Offener Stromkreis, Thermisch, Ultraschall, HF-Schutz Stabil bei reaktiven oder nicht angepassten Lasten |
Vollständiger Kurzschluss, Offener Stromkreis, Thermisch, Ultraschall, HF-Schutz Stabil bei reaktiven oder nicht angepassten Lasten |
Vollständiger Kurzschluss, Offener Stromkreis, Thermisch, Ultraschall, HF-Schutz Stabil bei reaktiven oder nicht angepassten Lasten |
| Lautsprecherschutz | Ein-/Aus-Stummschaltung DC-Fehlerstrom Versorgungsabschaltung |
Ein-/Aus-Stummschaltung DC-Fehlerstrom Versorgungsabschaltung |
Ein-/Aus-Stummschaltung DC-Fehlerstrom Versorgungsabschaltung |
| Betriebsspannung | 230V (+/- 10%), 50-60Hz USA Version 110V (+/- 10%), 50-60Hz |
PFC 100V-240V 50-60Hz |
PFC 100V-240V 50-60Hz |
| Leerlauf Stromverbrauch | < 165W | < 280W | < 320W |
| Max. Leistungsaufnahme | < 5000W | < 8900W | < 11000W |
| Interne Absicherung | T-30A | 2xT-30A | 2xT-30A |
| Abmessungen (H/B/T) | 19“/1HE 483W x 402D x 44H |
19“/1HE 483W x 486D x 44H |
19“/1HE 483W x 486D x 44H |
| Nettogewicht | 8,4 kg | 12 kg | 12 kg |
Technische Daten Vier-Kanal-Geräte
| Model | SX-44000 | SX-46000 | SX-48000 |
| GS1 (EAN) CODE | 4260318512022 | 4260318511865 | 4260318513012 |
| System Typ | 2-Kanal Class D Verstärker |
2-Kanal Class D Verstärker |
2-Kanal Class D Verstärker |
| Ausgangsleistung | 4 x 2700W @ 2Ohm 4 x 1830W @ 4Ohm 4 x 1100W @ 8Ohm |
4 x 3800W @ 2Ohm 4 x 2700W @ 4Ohm 4 x 1600W @ 8Ohm |
4 x 4600W @ 2Ohm 4 x 3650W @ 4Ohm 4 x 2000W @ 8Ohm |
| Ausgangsleistung Bridge Mode | 2 x 5000W @ 4Ohm 2 x 3660W @ 8Ohm 2 x 3200W @16Ohm |
2 x 7600W @ 4Ohm 2 x 5400W @ 8Ohm 2 x 3200W @16Ohm |
2 x 920W @ 4Ohm 2 x 7300W @ 8Ohm 2 x 4000W @16Ohm |
| THD+N @ 8Ω 1kHz,1dB | ≤0.05% | ≤0.05% | ≤0.05% |
| Anstiegsgeschwindigkeit | >30v/μs | >30v/μs | >30v/μs |
| Frequenzgang @1Watt, 8Ohm |
10Hz - 20kHz ±0.35dB |
10Hz - 20kHz ±0.35dB |
10Hz - 20kHz ±0.35dB |
| Dämpfungsfaktor (@100Hz) |
>3000 | >3000 | >3000 |
| Signal Rauschabstand 20Hz -20 kHz |
99dB | 99dB | 99dB |
| Kanaltrennung / Übersprechen @1kHz | >70dB | >70dB | >70dB |
| Spannungsverstärkung | 41,7dB (0,775V:94V) | 43,3dB (0,775V:113V) | 44,3dB (0,775V:127V) |
| Eingangsempfindlichkeit | 0.775V/1V/1.4V/2V | 0.775V/1V/1.4V/2V | 0.775V/1V/1.4V/2V |
| Eingangsimpedanz | 20k Ohm Balanced 10k Ohm Unbalanced |
20k Ohm Balanced 10k Ohm Unbalanced |
20k Ohm Balanced 10k Ohm Unbalanced |
| Frontpanel | Netzschalter, Lautstärke Regler | Netzschalter, Lautstärke Regler | Netzschalter, Lautstärke Regler |
| Rückseitel | Empfindlichkeitsschalter, Modusschalter |
Empfindlichkeitsschalter, Modusschalter |
Empfindlichkeitsschalter, Modusschalter |
| LED-Anzeigen | Signal-VU-Meter Prtotect Anzeige, Parallel Modus Anzeige |
Signal-VU-Meter Prtotect Anzeige, Parallel Modus Anzeige |
Signal-VU-Meter Prtotect Anzeige, Parallel Modus Anzeige |
| Eingangsanschlüsse | XLR elektronisch symmetrisch Pin 1 GND Pin 2+ Pin 3- |
XLR elektronisch symmetrisch Pin 1 GND Pin 2+ Pin 3-Anzeige |
XLR elektronisch symmetrisch Pin 1 GND Pin 2+ Pin 3- |
| Ausgangsanschlüsse | 4 Neutrik NL4-Buchsen | 4 Neutrik NL4-Buchsen | 4 Neutrik NL4-Buchsen |
| Kühlung | Geräuscharmer Lüfter | Geräuscharmer Lüfter | Geräuscharmer Lüfter |
| Schutzschaltungen | Vollständiger Kurzschluss, Offener Stromkreis, Thermisch, Ultraschall, HF-Schutz Stabil bei reaktiven oder nicht angepassten Lasten |
Vollständiger Kurzschluss, Offener Stromkreis, Thermisch, Ultraschall, HF-Schutz Stabil bei reaktiven oder nicht angepassten Lasten |
Vollständiger Kurzschluss, Offener Stromkreis, Thermisch, Ultraschall, HF-Schutz Stabil bei reaktiven oder nicht angepassten Lasten |
| Lautsprecherschutz | Ein-/Aus-Stummschaltung DC-Fehlerstrom Versorgungsabschaltung |
Ein-/Aus-Stummschaltung DC-Fehlerstrom Versorgungsabschaltung |
Ein-/Aus-Stummschaltung DC-Fehlerstrom Versorgungsabschaltung |
| Betriebsspannung | 230V (+/- 10%), 50-60Hz USA Version 110V (+/- 10%), 50-60Hz |
PFC 100V-240V 50-60Hz |
PFC 100V-240V 50-60Hz |
| Leerlauf Stromverbrauch | < 130W | < 155W | < 265W |
| Max. Leistungsaufnahme | < 4000W | < 6000W | < 8500W |
| Interne Absicherung | T-25A | T-30A | 2xT-30A |
| Abmessungen (H/B/T) | 19“/1HE 483W x 402D x 44H |
19“/1HE 483W x 486D x 44H |
19“/1HE 483W x 486D x 44H |
| Nettogewicht | 8,2 kg | 8,4 kg | 12 kg |
