SDX-Serie Endstufen

Integrierte deutsche DSP-Technologieie

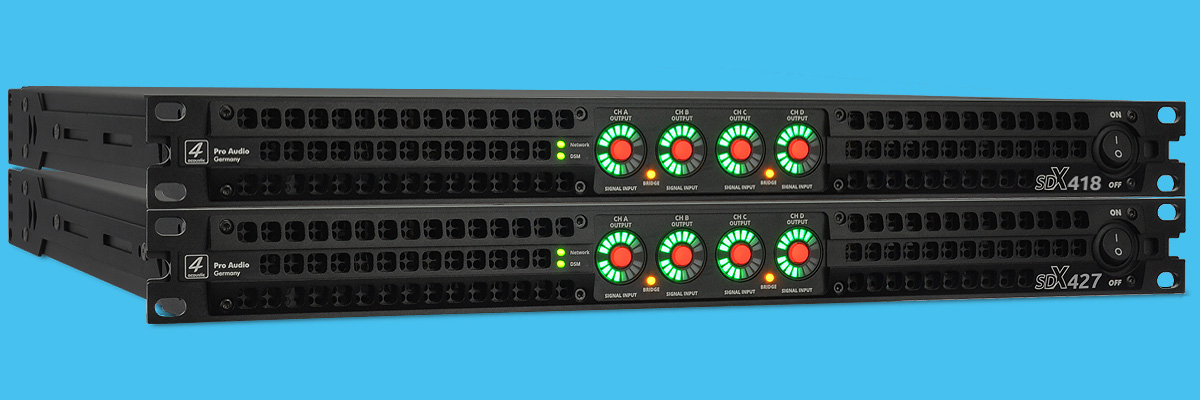

Die SDX-Serie ist die logische Weiterentwicklung der erfolgreichen 1HE SX-Serie in D-Technologie. Durch die Integration der in Deutschland entwickelten und produzierten DSP-Komponennte konnten beeindruckende Leistungsdaten erzielt werden. Wie die DSP-Prozessoren DSM-428 und 428-FIR werden auch die SDX-Leistungsverstärker über den DSM Network Client verwaltet und programmiert. Die SDX-Leistungsverstärker lassen sich sowohl einzeln als auch in Gruppen über die DSM-Software steuern. Auch die Ausgangsleistung wurde deutlich erhöht. So liefert die SDX-427 nun 4 x 3500 Watt an 8 Ohm und der SDX-418 4 x 2000 Watt an 8 Ohm.

Übersicht SDX-Endstufen

Model	SDX-418	SDX-427
System Typ	4-Kanal DSP Class D Verstärker	4-Kanal DSP Class D Verstärker
Ausgangsleistung	4 x 4950W @ 2Ohm 4 x 3250W @ 4Ohm 4 x 2000W @ 8Ohm	4 x 8600W @ 2Ohm 4 x 5670W @ 4Ohm 4 x 3500W @ 8Ohm
Abmessungen	483W x 486D x 44H	483W x 486D x 44H
Gewicht	11,5 kg	11,5 kg

Technische Daten SDX-Endstufen

Model	SDX-418	SDX-427
GS1 (EAN) CODE	4260318513272	4260318513289
System Typ	4-Kanal DSP Class D Verstärker	4-Kanal DSP Class D Verstärker
Ausgangsleistung	4 x 4950W @ 2Ohm 4 x 3250W @ 4Ohm 4 x 2000W @ 8Ohm	4 x 8600W @ 2Ohm 4 x 5670W @ 4Ohm 4 x 3500W @ 8Ohm
Ausgangsleistung Bridge Mode	2 x 8400W @ 4Ohm 2 x 6600W @ 8Ohm 2 x 4000W @16Ohm	2 x 14700W @ 4Ohm 2 x 11550W @ 8Ohm 2 x 7000W @16Ohm
THD+N @ 8Ω 1kHz,1dB	≤0.05%	≤0.05%
Anstiegsgeschwindigkeit	>30v/μs	>30v/μs
Frequenzgang @1Watt, 8Ohm	10Hz - 20kHz ±0.35dB	10Hz - 20kHz ±0.35dB
Dämpfungsfactor (@100Hz)	>3000	>3000
Signal Rauschabstand 20Hz -20 kHz	>99dB	>99dB
Kanaltrennung / Übersprechen @1kHz	>70dB	>70dB
Spannungsverstärkung	45dB (0,775V:127V)	48,5dB (0,775V:168V)
Eingangsempfindlichkeit	1,54 Vrms 6dBu max. 20 dBu	1,54 Vrms 6dBu max. 20 dBu
Eingangsimpedanz	20k Ohm Balanced 10k Ohm Unbalanced	20k Ohm Balanced 10k Ohm Unbalanced
Frontpanel	Netzschalter, Mute Taster	Netzschalter, Mute Taster

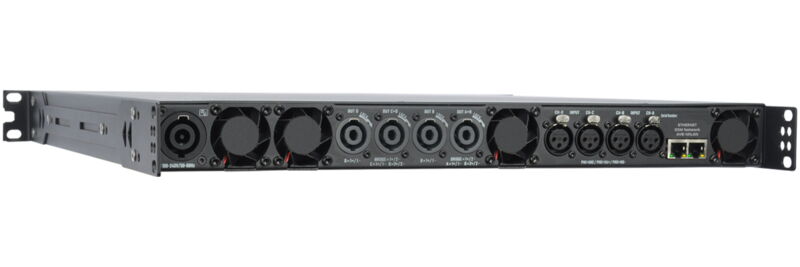

Rückseitel	Ethernet Buchsen, Powercon Netzbuchse	Ethernet Buchsen, Powercon Netzbuchse
LED-Anzeigen	Signal-VU-Meter Prtotect Anzeige, Bridge Modus Anzeige	Signal-VU-Meter Prtotect Anzeige, Bridge Modus Anzeige
Eingangsanschlüsse	XLR elektronisch symmetrisch Pin 1 GND Pin 2+ Pin 3-	XLR elektronisch symmetrisch Pin 1 GND Pin 2+ Pin 3-Anzeige
Ausgangsanschlüsse	4 Neutrik NL4-Buchsen	4Neutrik NL4-Buchsen
Kühlung	Geräuscharmer Lüfter	Geräuscharmer Lüfter
Schutzschaltungen	Vollständiger Kurzschluss, Offener Stromkreis, Thermisch, Ultraschall, HF-Schutz Stabil bei reaktiven oder nicht angepassten Lasten	Vollständiger Kurzschluss, Offener Stromkreis, Thermisch, Ultraschall, HF-Schutz Stabil bei reaktiven oder nicht angepassten Lasten
Lautsprecherschutz	Ein-/Aus-Stummschaltung DC-Fehlerstrom Versorgungsabschaltung	Ein-/Aus-Stummschaltung DC-Fehlerstrom Versorgungsabschaltung
Betriebsspannung	PFC 100V-240V 50-60Hz 110V (+/- 10%), 50-60Hz	PFC 100V-240V 50-60Hz
Leerlauf Stromverbrauch	< 155W	< 200W
Max. Leistungsaufnahme	< 8500W	< 12000W
Interne Absicherung	2xT-20A	2xT-30A
Abmessungen (H/B/T)	19“/1HE 483W x 486D x 44H	19“/1HE 483W x 486D x 44H
Nettogewicht	11,5 kg	11,5 kg

DSM-Serie User Interface

DSM Netzwerk Client

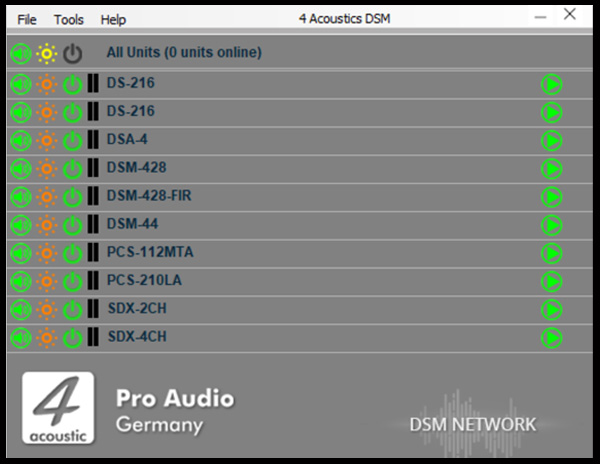

Eine Software für alle Geräte. Der DSM Network Client scannt das angeschlossene Netzwerk automatisch und listet die gefundenen DSM-Geräte auf. Dabei kann es sich um SDX-Endstufen, aktive Lautsprecher, aktive Line-Array-Lautsprecher oder unsere DSM-19"-Geräte handeln. Mit nur einem Klick öffnen Sie das Konfigurationsmenü des entsprechenden Geräts. Im Network Client können Sie auch Geräte gruppieren, wodurch Änderungen in der Konfiguration schnell und sicher in der gesamten Gruppe durchgeführt werden.

DSM Navigationsmenü

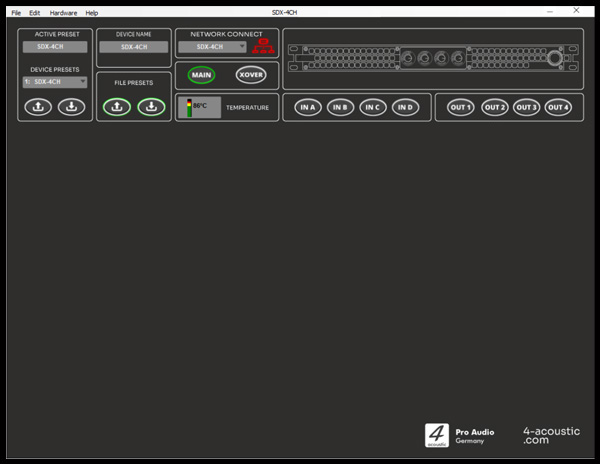

Um lästiges Hin- und Herspringen in der Software zu minimieren, befindet sich das Navigationsmenü über allen Panels. Am linken Rand befindet sich die Anzeige des aktiven Presets, das auch die aktuellen Einstellungen enthalten kann, die während des Betriebs vorgenommen wurden. Diese Einstellungen werden automatisch im aktiven Preset gespeichert und sind auch nach einem Neustart vorhanden. Wenn das aktive Preset als festes Preset im Gerät gespeichert werden soll, vergeben Sie einen Namen, wählen die Preset-Nummer aus und drücken unter „Device Presets” den Pfeil nach unten, um das aktive Preset im Gerätespeicher zu speichern. Um ein Preset aus dem Gerät zu laden, wählen Sie die Preset-Nummer und drücken den Pfeil nach oben. Bitte beachten Sie, dass das aktive Preset, falls es noch nicht gespeichert wurde, überschrieben wird. Um ein Preset auf dem Computer zu speichern, benutzen Sie die File-Preset-Funktion. Der Name, der auf dem Gerät und dem Netzwerkklient angezeigt wird, kann unter „Device Name” angepasst werden. Mit den Menütasten kann in die entsprechenden Konfigurationspanels gesprungen werden.

DSM Main-Panel

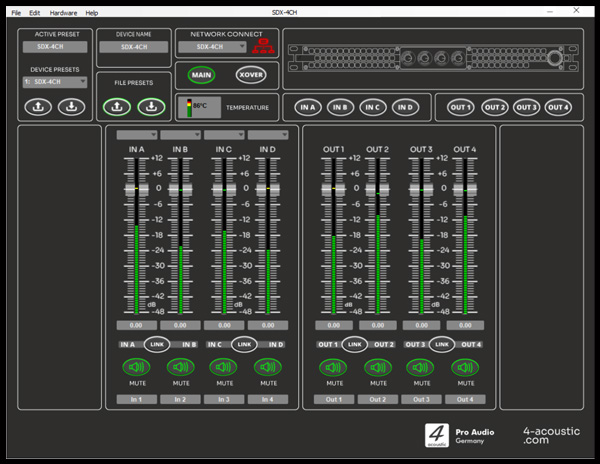

Das Main-Panel bietet eine Übersicht über alle Ein- und Ausgangskanäle und ist mit Gain-Reglern sowie Aussteuerungsanzeigen ausgestattet. Jeder Kanal verfügt über eine Mute-Taste. Wenn das Gerät im Stereobetrieb arbeitet, können die Eingänge A+B, C+D sowie die Ausgänge 1+2, 3+4, 5+6 oder 7+8 gelinkt werden. Die vier Eingangskanäle verfügen über eine Eingangsmatrix, mit der sich die physischen Eingangsbuchsen auf die Eingänge routen lassen. In den unteren Feldern können alle Ein- und Ausgänge frei beschriftet werden, um die Zuordnung der Funktionen im System zu erleichtern.

DSM Eingangs Panel

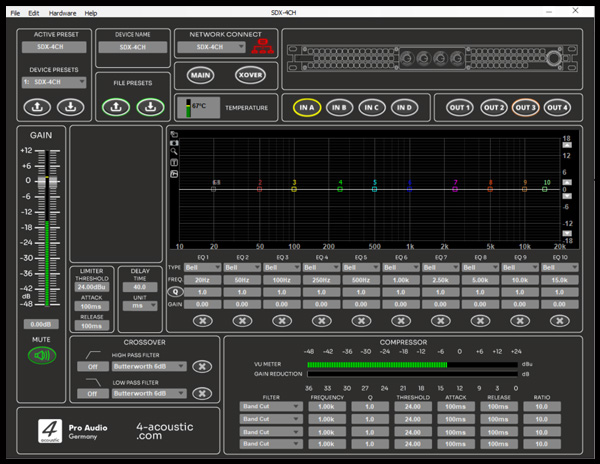

Das Eingangs-Panel ist ein hochwertiges Tool, mit dem sich die Eingangssignale im DSM aufbereiten lassen. Beginnend auf der linken Seite befindet sich der Gain-Regler mit Aussteuerungsanzeige und Mute-Taste. Rechts daneben befinden sich die Limiter- und Delay-Eingabe sowie die Einstellungen für die Frequenzweiche mit Hoch- und Tiefpassfilter. In der Mitte befindet sich die 10-fach-EQ- und Filter-Einheit. Jeder Eingang verfügt an der Unterseite der EQ-Einheit auch über einen 4-fach-Kompressor-Limiter.

DSM Ausgangs-Panel

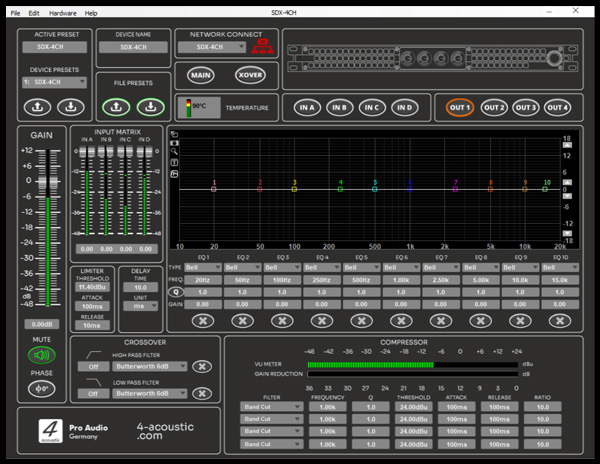

Das Ausgangs-Panel ist fast identisch mit dem Eingangs-Panel, bietet aber zusätzlich eine Taste für eine 180°-Phasenumdrehung unter der Mute-Taste sowie die Ausgangsmatrix, mit der sich jeder Eingang auf den Ausgang routen lässt. Bei den FIR-Geräten können über ein Menü, das im Fenster mit den Graphen angeklickt werden kann, FIR-Filter-Dateien für den entsprechenden Ausgang geladen werden.

DSM Xover-Panel

Das Xover-Panel diente ursprünglich dazu, einen schnellen Überblick über die eingestellten Hoch- und Tiefpassfilter zu erhalten. Inzwischen ist es ein multifunktionales Panel, mit dem sich eine Vielzahl von Einstellungen kontrollieren und vornehmen lassen.
