Live-112B aktives 1.1 System
Live-112B User Interface

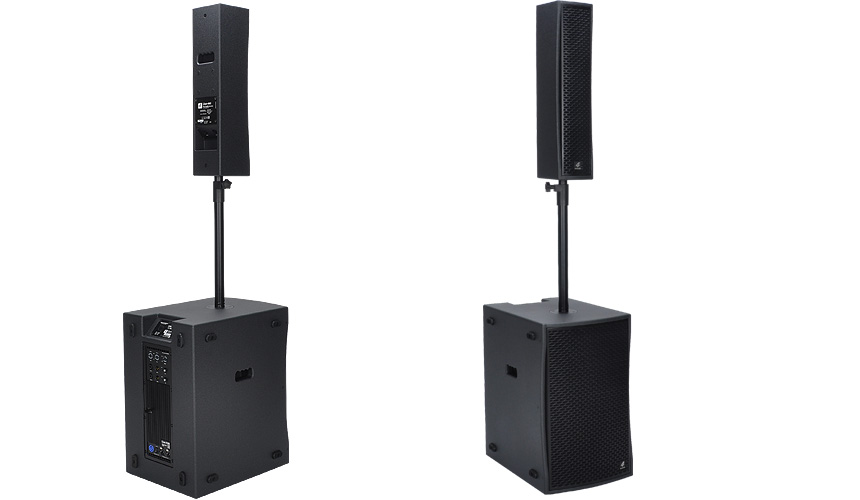

Das Live-112B ist ein aktives 1.1-System, das aus einem sehr kompakten 12-Zoll-Subwoofer und dem passenden Säulenlautsprecher Live-441 besteht. Letzterer ist mit vier 4-Zoll-Chassis und einem 1-Zoll-Hochtontreiber ausgestattet. Das komplett neu entwickelte, asymmetrische Horn der Live-441 sorgt durch seine um 5 Grad nach unten geneigte Ausrichtung für eine perfekte Klangverteilung. So wird bei Vorträgen und Konferenzen eine hochwertige Wiedergabe für sitzende Zuhörer erreicht. Aber auch der „Partybereich einer Tanzfläche” wird optimal beschallt. Das Class-D-Verstärker-Modul liefert 1.000 Watt Leistung und wird mit einem hochwertigen DSP aus deutscher Produktion angesteuert. Neben den meist bekannten DSP-Einstellungen umfasst der Funktionsumfang des DSP auch die FIR-Filter-Technologie, die mit exakt berechneten Algorithmen sowohl den Frequenzgang als auch den Phasenverlauf der Live-441 deutlich hörbar optimiert. Auf die Eingangssektion der Live-112B-Eingänge kann mittels unserer DSM-Software zugegriffen werden, die voll netzwerkfähig ist. Das System ist mit fünf vorgefertigten Presets abgeglichen und kann individuell angepasst werden. Selbstverständlich lassen sich weitere Presets programmieren und speichern.

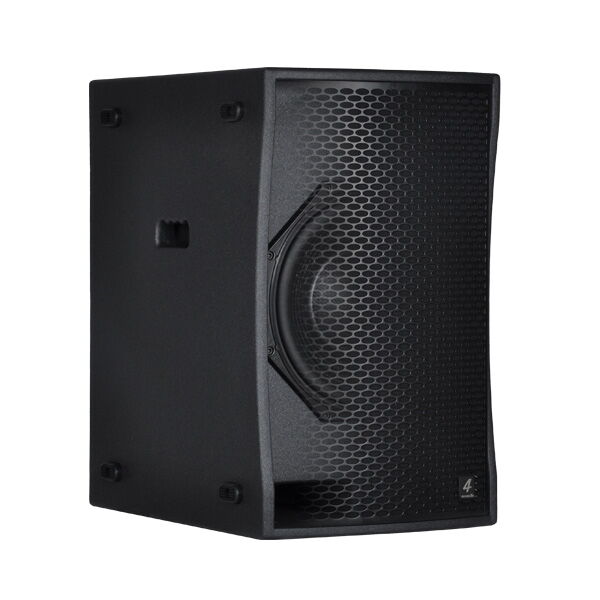

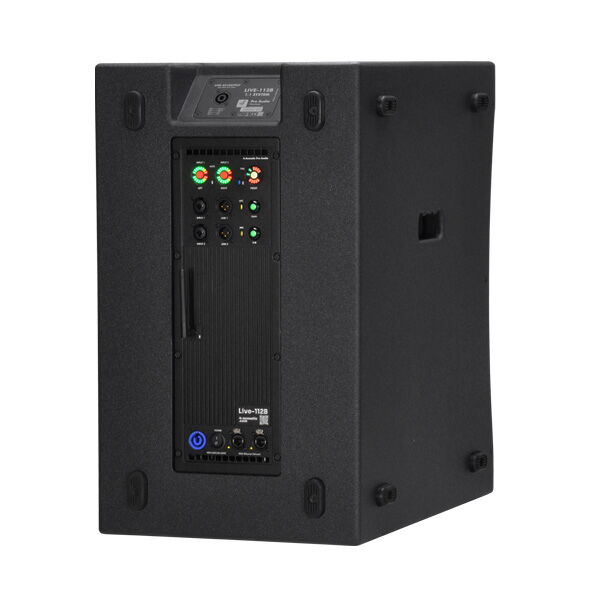

Übersicht Live-112B Subwoofer
| Model | Live-112B |
| System Typ | Aktives 1.1 Lautsprecher-System |
| Ausgangsleistung | LF 800W continuous, 1000W peak HF 200W continuous, 400W peak |
| Abmessungen | 610x370x524 mm |
| Gewicht | 32,0 kg |

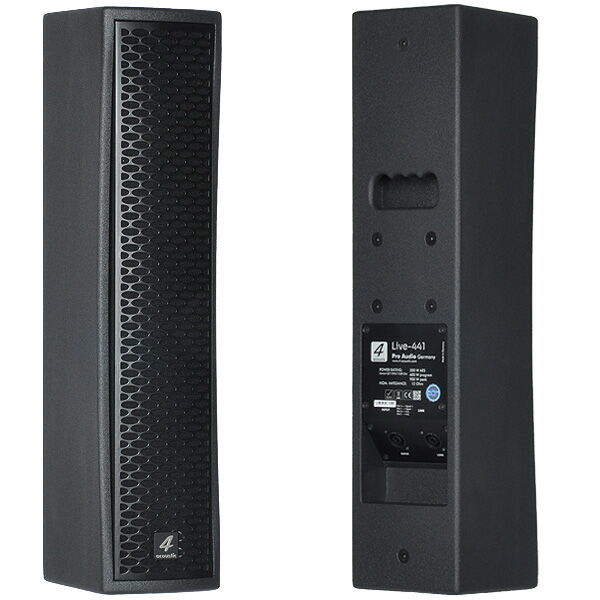

Übersicht Live-441 Säulenlautsprecher
| Model | Live-441 |
| System Typ | 4x4" + 1" Säulenlautsprecher |
| Leistung Lowcut @110Hz/12dB Oct. |
200 W AES 400 W program 800 W peak |
| Abmessungen | 650x150x170 mm |
| Gewicht | 10,5 kg |
Technische Daten Live-112B Subwoofer
| Model | Live-112B |
| GS1 (EAN) CODE | 4260318513418 |
| System Typ | Aktives 1.1 Lautsprecher-System |
| Ausgangsleistung | LF 800W continuous, 1000W peak HF 200W continuous, 400W peak |
| Integriertes DSP | Ja |
| FIR Technology | Lineare Phasenantwort mittels FIR-Technologie |
| Bluetooth | TWS Bluetooth 5.1 High-performance Audio Receiver |
| Kühlung | Ventilator mit variabler Drehzahl |
| Frequenzbereich (+/- 3 dB) | 45Hz - 130Hz |
| Maximaler Schalldruckpegel | 132 dB Spitzenwert @ 1 m 124 dB Dauerschallpegel @ 1 m |
| Anschlüsse | 2 x Neutrik® XLR-Female (Combo) – Line-In 2 x Neutrik® XLR-Male (Link) 1 x Neutrik® Powercon – Netzanschluss 2 x Neutrik® Ethercon – Ethernet |
| Bedienelemente | Potentiometer mit Beleuchtung Umschalter für Leitung/Mikrofon mit Beleuchtung Drucktasten für Stummschaltung und Voreinstellungen mit Beleuchtung Bluetooth-Drucktaste mit Beleuchtung |
| Anzeigen | Zwei Multifunktions-LED-Ringe mit VU-Meter und Mute-LED Ein Multifunktions-LED-Ring mit LED-Anzeigen für Verstärkerstatus, Bluetooth TWS und aktive Presets. LEDs für Ethernet-Verbindung. LED für Line-/Mikrofonpegel LEDs für Bluetooth und Bluetooth TWS |
| Gehäuse | Birken Multiplex Holz |
| Aufhängung/Befestigung | 2 x M20 Stativaufnahme 10 x M8-Aufhängung |
| Lakierung | Wasserfeste Polyurea Beschichtung |
| Versorgungsspannung | AC 100 V - 240 V, 50/60 Hz |
| Eingangsanschlüsse | XLR elektronisch symmetrisch Pin 1 GND Pin 2+ Pin 3- |
| Ausgangsanschlüsse | 1 x Neutrik NL4-Buchse |
| Kühlung | Geräuscharmer Lüfter |
| Schutzschaltungen | Vollständiger Kurzschluss, Offener Stromkreis, Thermisch, Ultraschall, HF-Schutz Stabil bei reaktiven oder nicht angepassten Lasten |
| Lautsprecherschutz | Ein-/Aus-Stummschaltung DC-Fehlerstrom Versorgungsabschaltung |
| Betriebsspannung | PFC 100V-240V 50-60Hz 110V (+/- 10%), 50-60Hz |
| Leistungsaufnahme 1/8 der maximalen Ausgangsleistung bei 8 Ω |
100 VAC, 2.0 A 120 VAC, 1.8 A 240 VAC, 1.0 A |
| Stromverbrauch Standby |
10 Watt |
| Abmessungen | 610x370x524 mm |
| Gewicht | 32,0 kg |
Technische Daten Live-441 Säulenlautsprecher
| Model | Live-441 |
| GS1 (EAN) CODE | 4260318513388 |
| System Typ | 4x4" + 1" Säulenlautsprecher |
| Leistung Lowcut @110Hz/12dB Oct. |
200 W AES 400 W program 800 W peak |
| Impedanz | 8 Ohm |
| Frequenzbereich (+/- 3 dB) | 110Hz - 20KHz |
| Abstrahlverhalten (hxv) | 90° x +20°/-25° |
| Empfindlichkeit @1W/1m | 99 dB |
| Maximaler Schalldruckpegel | 124 dB Spitzenwert @ 1m |
| Gehäuse | Birken Multiplex Holz |
| Aufhängung/Befestigung | 35 mm Stativaufnahme 10 x M8-Aufhängung |
| Lakierung | Wasserfeste Polyurea Beschichtung |
| Anschlüsse | 2 Neutrik NL4-Buchsen |
| Abmessungen | 650x150x170 mm |
| Gewicht | 10,5 kg |
DSM-Serie User Interface

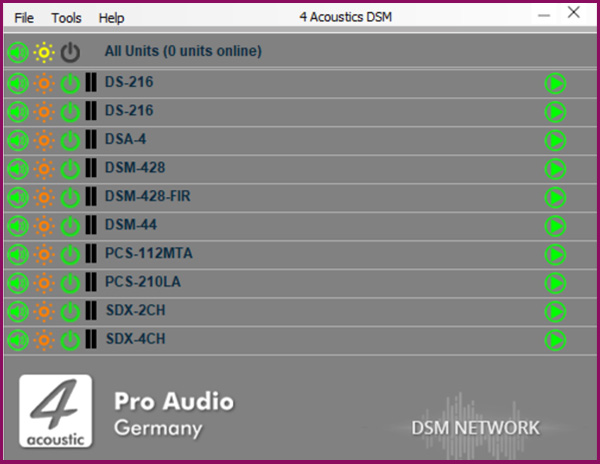

DSM Netzwerk Client
Eine Software für alle Geräte. Der DSM Network Client scannt das angeschlossene Netzwerk automatisch und listet die gefundenen DSM-Geräte auf. Dabei kann es sich um SDX-Endstufen, aktive Lautsprecher, aktive Line-Array-Lautsprecher oder unsere DSM-19"-Geräte handeln. Mit nur einem Klick öffnen Sie das Konfigurationsmenü des entsprechenden Geräts. Im Network Client können Sie auch Geräte gruppieren, wodurch Änderungen in der Konfiguration schnell und sicher in der gesamten Gruppe durchgeführt werden.

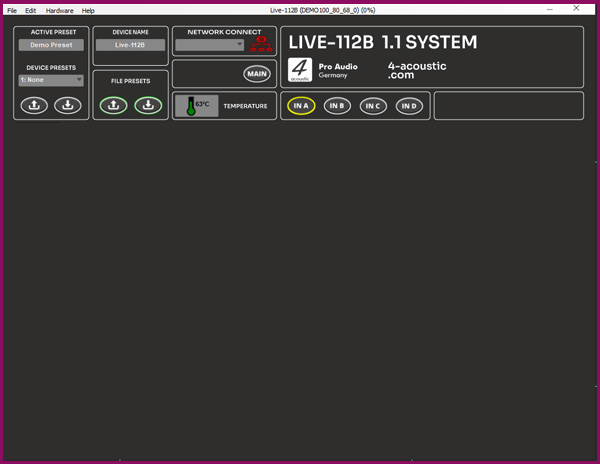

DSM Navigationsmenü

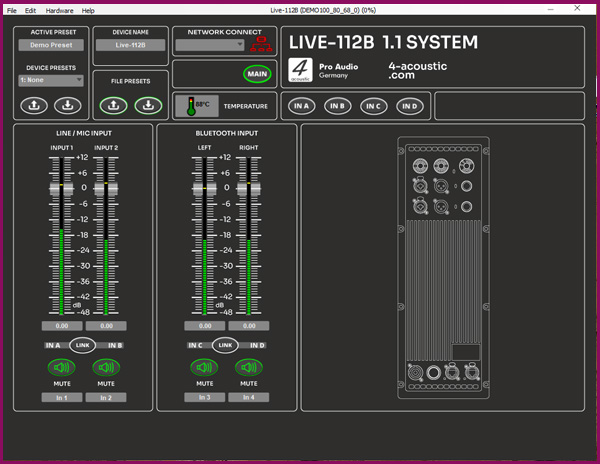

DSM Main-Panel

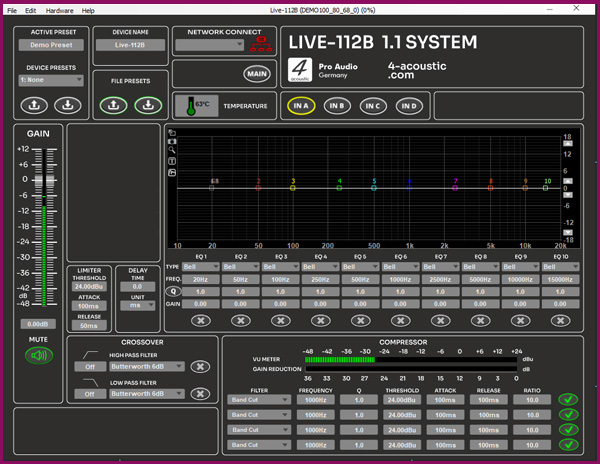

DSM Eingangs-Panel
